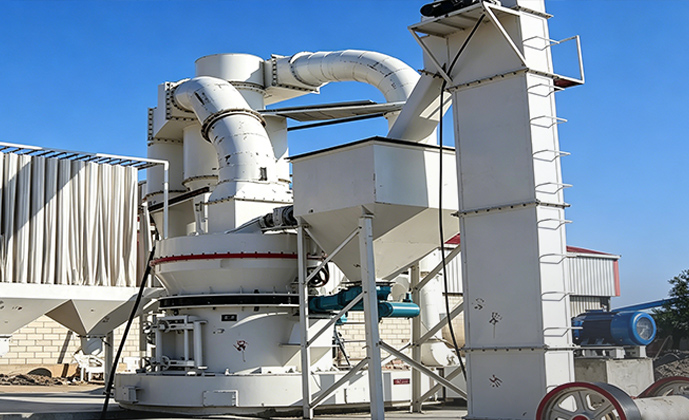

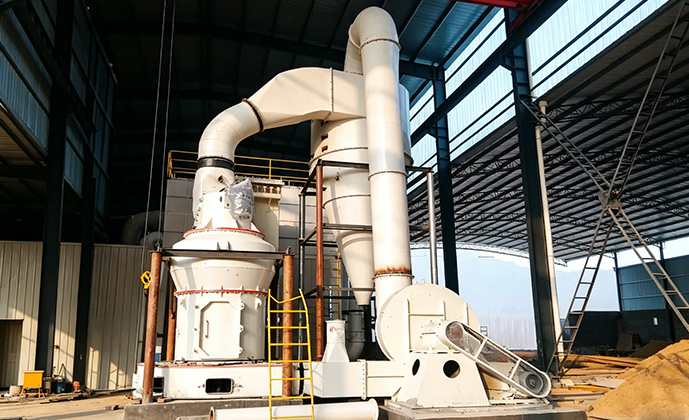

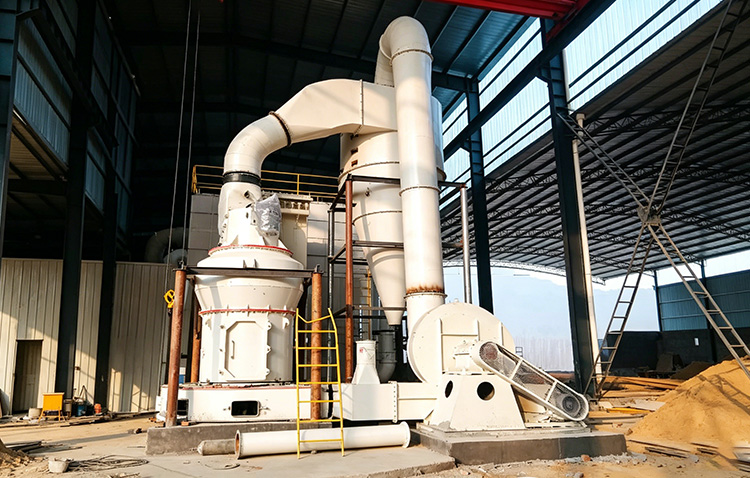

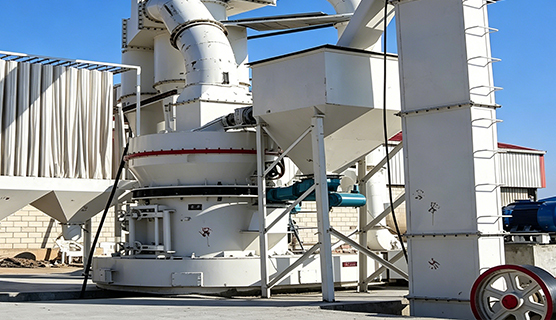

La molienda Raymond es una máquina de molienda de nueva generación desarrollada y mejorada por nuestra empresa a partir de las moliendas Raymond tradicionales, incorporando tecnologías avanzadas tanto nacionales como internacionales. El sistema completo de molienda consta de un triturador, un elevador de cubos, un silo de almacenamiento, un alimentador de tornillo, la unidad principal de molienda, un clasificador, un colector de polvo por pulsos, un ventilador y un sistema de control eléctrico. Se utiliza principalmente para moler más de 600 tipos de materiales con dureza inferior a Mohs 7.
Materiales de Aplicación
Quarzo, caliza, cemento, materiales refractarios, etc. Dureza de Mohs ≤ 9,3
1.Alta eficiencia de molienda y fácil ajuste de la finura.Gracias a su elevada eficiencia de molienda, la finura del producto final puede ajustarse fácilmente para satisfacer diversas necesidades de producción.
2.Adaptabilidad excepcional a diversos materiales. se adapta eficazmente a múltiples tipos de materiales y es adecuado para moler diversos minerales no metálicos y piedras con dureza de Mohs inferior a grado 7.
3.Ecológico y libre de polvo. Está equipado con un sistema de captura de polvo por pulsación que ofrece un excelente rendimiento en la eliminación de partículas. Todas las partes de presión positiva de la unidad principal están selladas, lo que garantiza básicamente un entorno de procesamiento libre de polvo.
4.Pocos componentes de la transmisión y bajos costos de mantenimiento. La máquina cuenta con una estructura compacta, un número reducido de piezas en la transmisión, bajos costos de mantenimiento, un funcionamiento estable y una instalación sencilla.
|
Parámetros del modelo |
3R6010 |
3R7616 |
3R7816 |
3R8817 |
3or4R9716 |
3or4R9918 |
5R4123 |
6R4830 |
|
Tamaño máximo de la comida |
5–8 mm |
15 mm |
20 mm |
22 mm |
25 mm |
25 mm |
30 mm |
35 mm |
|
Tamaño final de la partícula |
0.125-0.044 |
0.125-0.044 |
0.125-0.044 |
0.125-0.044 |
0.125-0.044 |
0.125-0.044 |
0.125-0.044 |
0.125-0.044 |
|
Capacidad (t/d) |
1-4 |
2-6 |
2-8 |
3-12 |
4-15 |
5-20 |
6-40 |
10-50 |
|
Velocidad del eje central |
280 |
150 |
150 |
150 |
140 |
140 |
103 |
82 |
|
diámetro del rodillo (mm) |
150 |
260 |
270 |
300 |
320 |
310 |
410 |
480 |
|
Altura del rodillo y del anillo de molienda (mm) |
100 |
160 |
160 |
170 |
160 |
180 |
230 |
300 |
|
Motor principal (kW) |
6–7,5 kW |
8–18,5 kW |
8–22 kW |
8–30 kW |
4–37 kW |
8–37 kW |
4–75 kW |
4–160 kW |
|
Motor de ventilador (kW) |
4–7,5 kW |
4–18,5 kW |
4–22 kW |
4–30 kW |
4–30 kW |
4–37 kW |
4–90 kW |
4–160 kW |
|
Analizador de motores (Kw) |
6–1,1 kW |
6–2,2 kW |
6–2,2 kW |
6–2,2 kW |
4A-7,5 kW |
6–7,5 kW |
4B-11kw |
4B-22kw |
|
Dimensiones de instalación (m) |
3.34*2.161*3.246 |
4.65*3.30*4.5 |
4.60*3.40*4.80 |
5.00*4.50*5.20 |
8.50*5.80*8.00 |
7.50*5.80*9.00 |
10.00*11.00*7.00 |
10.00*11.00*9.00 |
